胸部エックス線の見方｜ABCDEとリハビリで注意する異常所見

　胸部エックス線（胸部レントゲン）は、肺や心臓、胸膜、血管、骨などの状態を確認するための検査です。リハビリテーションでは、画像の情報を呼吸・循環状態や運動耐容能の評価につなげることで、離床や運動負荷をより適切に検討できます。

　積極的にリハビリを進めるためには、身体機能だけでなく、その運動を支える呼吸・循環の状態を把握することが大切です。ただし、画像に異常があることだけで運動を中止したり、画像が正常にみえることだけで安全と判断したりはできません。

　この記事では、胸部エックス線を系統的に確認するABCDEの方法と、異常所見をリハビリの観察・負荷調整・医師への相談につなげる考え方を解説します。

胸部エックス線を確認する目的

　リハビリで画像を確認する目的は、医師の診断・読影結果を理解し、患者の状態に応じた介入を検討することです。

• 肺の含気や胸水など、呼吸への影響が考えられる所見を把握する
• 肺うっ血など、心不全の状態を考える手がかりを確認する
• 骨折や医療機器など、動作・介入上の注意点を確認する
• 過去画像と比較し、改善・悪化・変化のない所見を把握する

　画像は、症状、バイタルサイン、身体所見、血液検査、心電図、心エコー、必要に応じたCTなどと合わせて解釈します。疾患の診断や治療方針の最終的な判断は医師が行います。

最初に確認する撮影条件

患者・撮影日・左右を確認する

　患者情報、撮影日時、左右の表示を確認します。数日前の画像が現在の状態をそのまま示しているとは限りません。撮影後に呼吸苦や酸素需要が変化していないかも確認します。

PA撮影とAP撮影を区別する

　PA撮影は背側から前方へ、AP撮影は前方から背側へX線を照射します。ベッドサイドではAP撮影が行われることが多く、心陰影が拡大してみえやすいため、立位PA像と同じ基準で心臓の大きさを判断しないようにします。

　立位・座位・臥位によっても、胸水や肺血管の見え方が変わります。

吸気・回旋・画像の透過性を確認する

　吸気が不十分な画像では、肺底部が白く、心陰影が大きくみえることがあります。体の回旋は、気管や縦隔の位置、左右の肺野の比較に影響します。

　横隔膜上にみえる前方肋骨約6本、後方肋骨約10本は、吸気の程度を考える目安です。ただし、これだけで画像の良否を決めず、患者の状態や撮影条件を合わせて判断します。

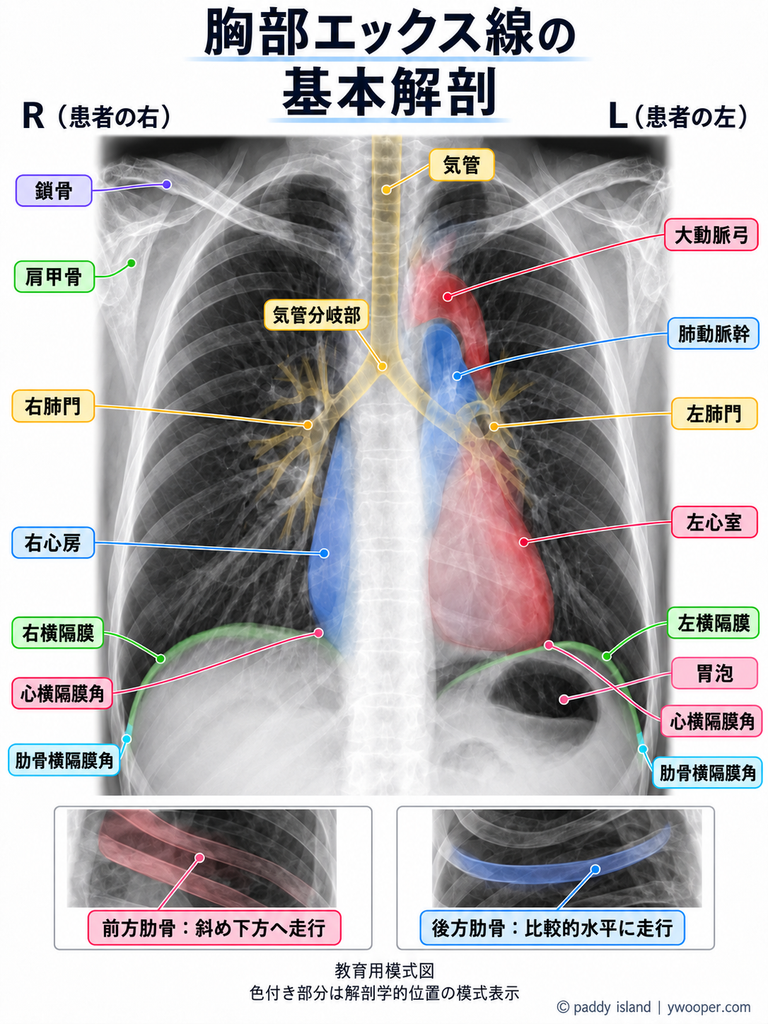

胸部エックス線のABCDE確認法

　ABCDEには複数の分類があります。ここでは、A：気道、B：骨・胸郭、C：心臓・縦隔、D：横隔膜・胸膜、E：肺野の順に確認します。

A：Airway｜気管・気管支

　気管が概ね中央にあるか、偏位がないか、主気管支や気管分岐部の形に変化がないかを確認します。偏位がある場合には、まず体の回旋などによる見かけの変化を考慮します。

　気管・縦隔は、肺の容積減少によって患側へ引かれる場合や、大量の胸水などによって反対側へ押される場合があります。

　気管分岐角の開大は左房拡大の参考所見になることがありますが、角度だけで診断できません。「90度以上なら左房拡大」と断定せず、心エコーなどの結果を確認します。

　リハビリでは、画像の変化に加えて、呼吸苦、喘鳴、呼吸音の左右差、急なSpO₂低下などがないかを確認します。

B：Bones｜骨・胸郭

　肋骨、鎖骨、肩甲骨、椎体などに、骨折や変形、明らかな骨の異常がないかを確認します。

　肋骨骨折では、痛みによって深呼吸や咳が難しくなることがあります。体位変換、起き上がり、上肢運動での疼痛を確認し、胸郭への圧迫や徒手的な介入の適応を検討します。

　椎体圧迫骨折がある場合は、骨折の時期、安定性、装具の指示、体幹運動や荷重の制限を確認します。胸部エックス線だけでは骨折を十分に評価できない場合もあります。

C：Cardiac／Mediastinum｜心臓・縦隔・血管

　心陰影の大きさと形、心臓の辺縁、縦隔の幅、肺門や血管影を確認します。

　心胸郭比（CTR）は、心陰影の最大横径を胸郭内側の最大横径で割り、百分率で表したものです。十分な吸気で撮影した成人の立位PA像では、一般に50％を超えると心陰影拡大を疑います。

　ただし、心陰影拡大は心筋肥大や心不全を確定する所見ではありません。AP撮影、吸気不足、心嚢液なども影響するため、心エコーや臨床情報と合わせて評価します。

　シルエットサインは、通常みえる心臓や横隔膜の境界が、隣接する同程度のX線吸収を示す病変によって不明瞭になる所見です。例えば、右心縁の不明瞭化は右中葉の病変を考える手がかりになります。ただし、これだけで原因疾患を確定することはできません。

　大動脈や肺動脈の拡大が気になる場合も、画像だけで重症度を判断せず、診断と追加検査の結果を確認します。大動脈の石灰化だけを理由に運動を禁止する判断はしません。

D：Diaphragm／Pleura｜横隔膜・胸膜

　横隔膜の高さと形、肋骨横隔膜角、心横隔膜角を確認します。通常、右横隔膜は左よりやや高い位置にありますが、呼吸状態や撮影条件にも影響されます。

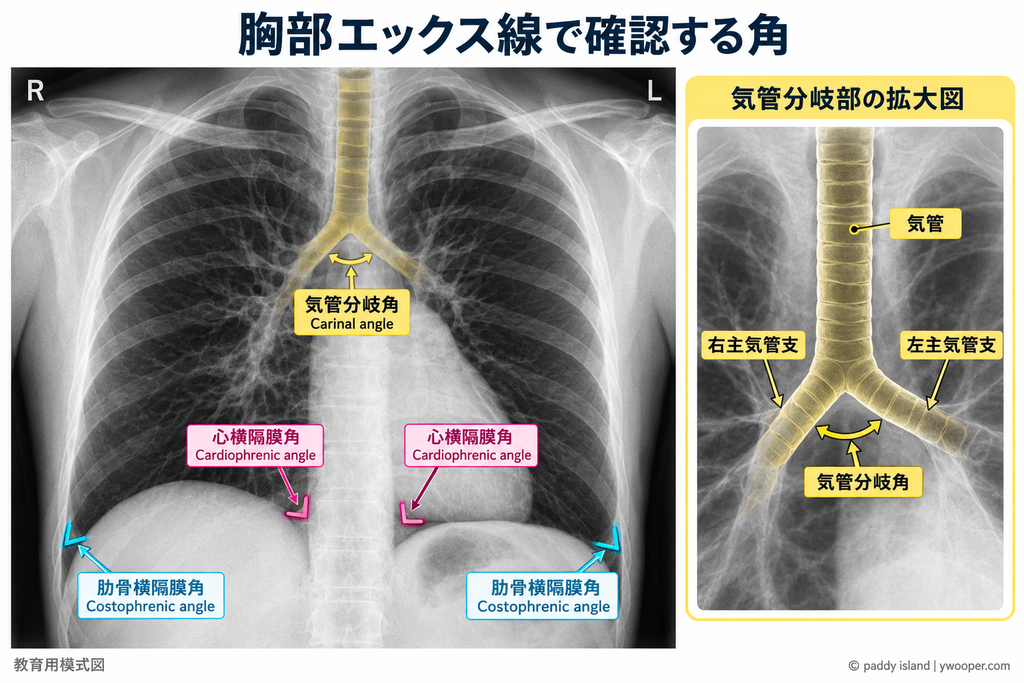

　肋骨横隔膜角（costophrenic angle）は、胸郭外側と横隔膜がつくる角です。鈍化は胸水の手がかりですが、胸膜肥厚などでも生じます。臥位では胸水が背側に広がり、典型的な角の鈍化としてみえない場合があります。

　心横隔膜角（cardiophrenic angle）は、心陰影と横隔膜が接する部分です。肋骨横隔膜角とは異なり、この部分の陰影には心膜周囲の脂肪なども関係します。「心横隔膜角の陰影＝胸水・心不全」とは判断できません。

　横隔膜の平低化は、肺の過膨張を考える手がかりです。挙上がある場合は、吸気不足、無気肺、横隔膜機能の問題などを含めて評価します。

　左横隔膜下の胃泡は正常でもみられます。一方、新たに腹腔内遊離ガスが疑われる所見があり、腹痛などを伴う場合は、速やかに医師へ報告します。

E：Equal lung fields｜左右の肺野を比較する

　肺尖部から肺底部まで、左右の肺野を比較します。心臓や横隔膜の後ろに重なる部分も確認します。

• 局所的・広範な白い陰影がないか
• 肺血管影の増強や分布の変化がないか
• 肺の容積減少や過膨張がないか
• 胸膜線と、その外側の肺血管影の消失がないか
• 過去の画像から変化していないか

　白い陰影は、肺炎、肺水腫、無気肺、胸水などで生じます。また、透過性の亢進には肺気腫や気胸などが関係することがあります。左右差だけでなく、両側に広がる異常にも注意します。

異常所見から考えるリハビリの注意点

　以下は、画像所見と臨床情報を合わせて介入を検討するための整理です。個々の所見だけで一律に運動の可否を決めるものではありません。

肺うっ血・肺水腫

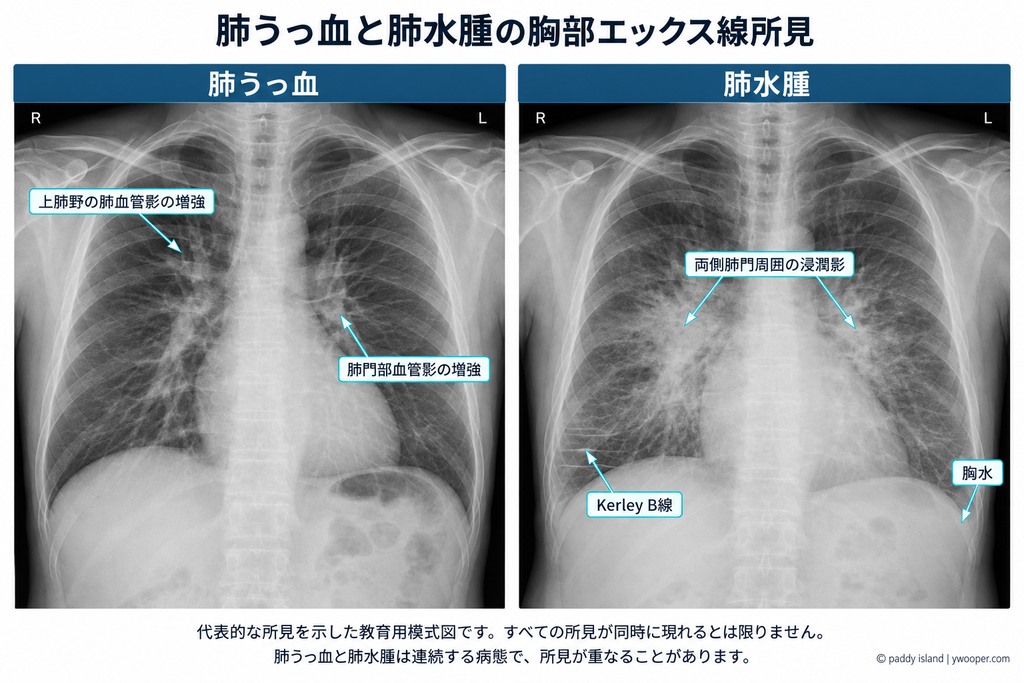

　肺血管影の増強、上肺野への血流再分布、Kerley B線、肺門周囲を中心とする両側の陰影などは、肺うっ血・肺水腫を考える手がかりです。胸水や心陰影拡大を伴うこともあります。

　リハビリでは、安静時・労作時の呼吸苦、臥位での呼吸苦、呼吸数、SpO₂、酸素投与量、浮腫、体重の変化を確認します。

　新たなうっ血所見と症状の悪化がある場合は、運動負荷を増やす前に医師へ相談します。状態が安定している心不全患者では運動療法が重要であり、画像の異常だけで一律に中止せず、病状に応じた運動処方を確認します。

胸水

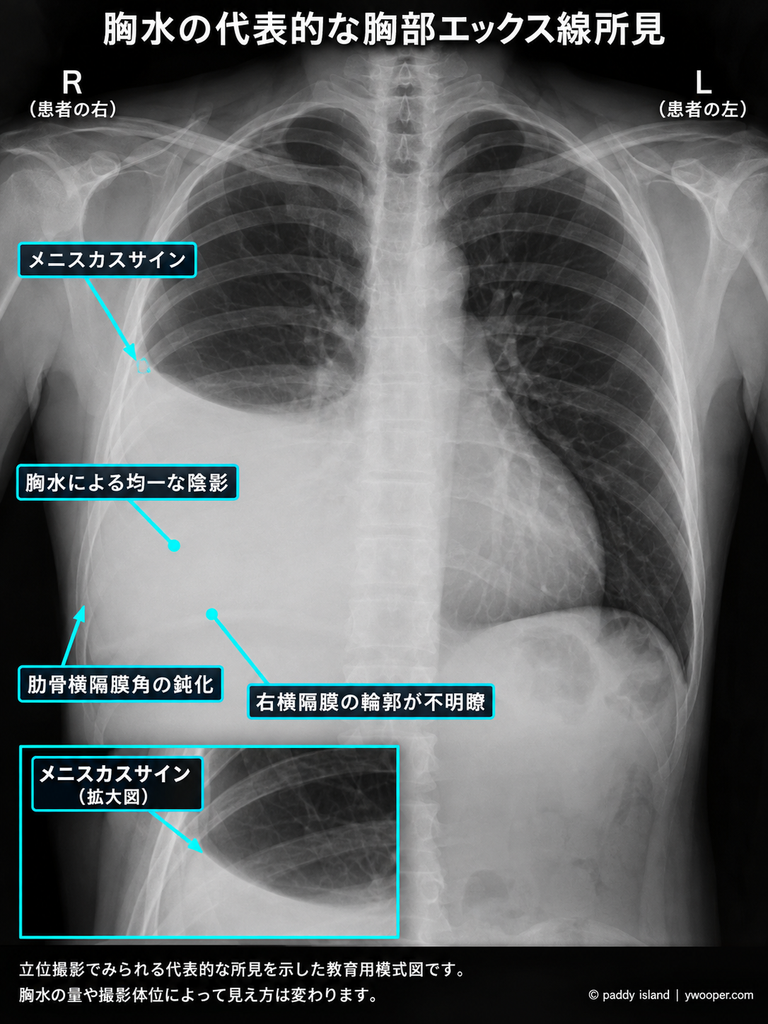

　胸水が多い場合は、肺が圧迫され、呼吸苦や活動時の酸素化低下につながることがあります。胸水の量と増減、原因、姿勢による症状の変化を確認します。

　呼吸苦や酸素需要が増えている場合は、治療方針を確認してから運動量を検討します。胸水は気道内の痰とは異なるため、排痰手技で取り除くことはできません。

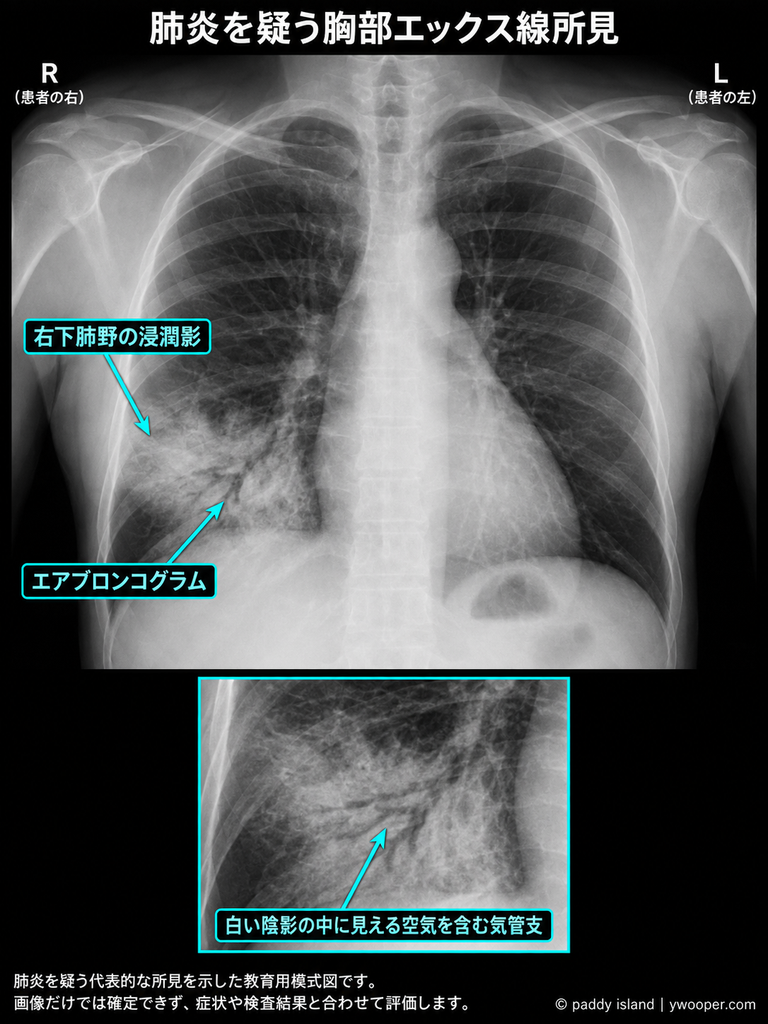

肺炎を疑う陰影

　局所的な浸潤影やコンソリデーションがある場合は、発熱、痰、炎症反応、酸素需要、呼吸数、血圧、意識状態などを合わせて確認します。

　誤嚥の関与が考えられる場合は、嚥下機能、食事姿勢、食事中のむせ、口腔内の状態も多職種で共有します。感染症の種類と院内方針に応じた感染対策も必要です。

　病状が安定していれば、状態に応じた離床や活動維持を検討します。呼吸・循環状態が悪化している場合は、運動負荷を優先せず医師へ報告します。

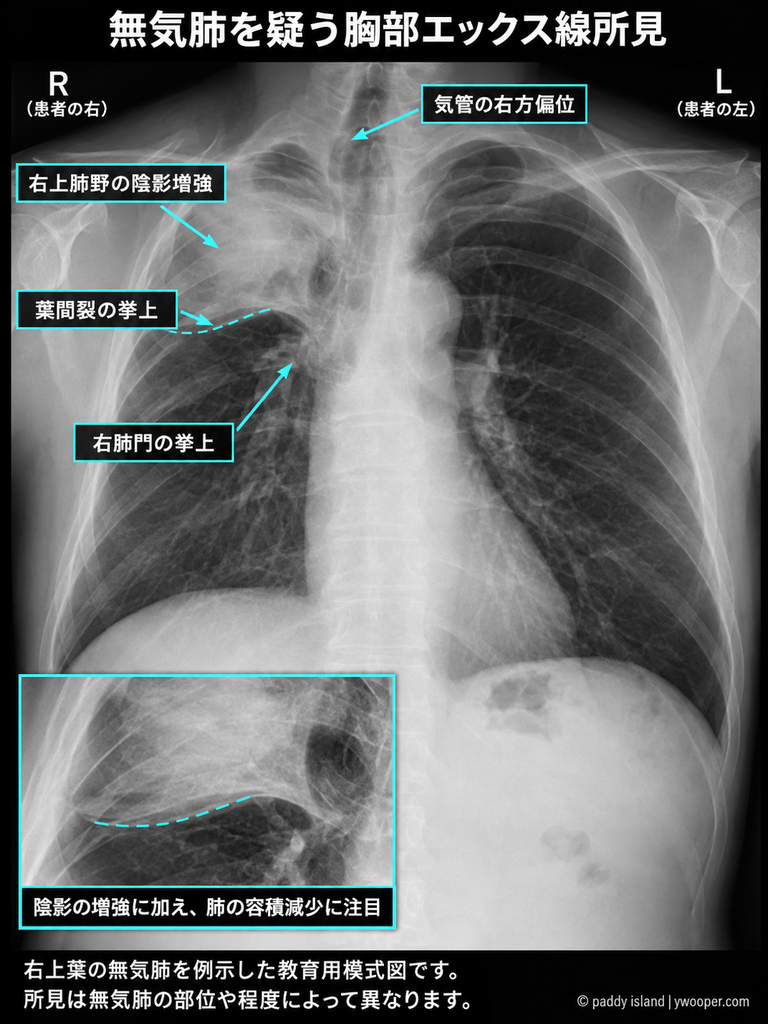

無気肺

　無気肺では、白い陰影に加え、横隔膜の挙上や葉間裂・肺門・縦隔の移動など、肺の容積減少を示す所見が手がかりになります。

　疼痛、浅い呼吸、長時間の臥床、喀出困難などを確認し、原因と適応に応じて体位変換、離床、呼吸練習、排痰支援を検討します。

　ただし、気道閉塞や胸水による圧迫などが原因の場合もあります。「白い陰影があるから排痰する」と決めず、原因を確認することが大切です。

気胸

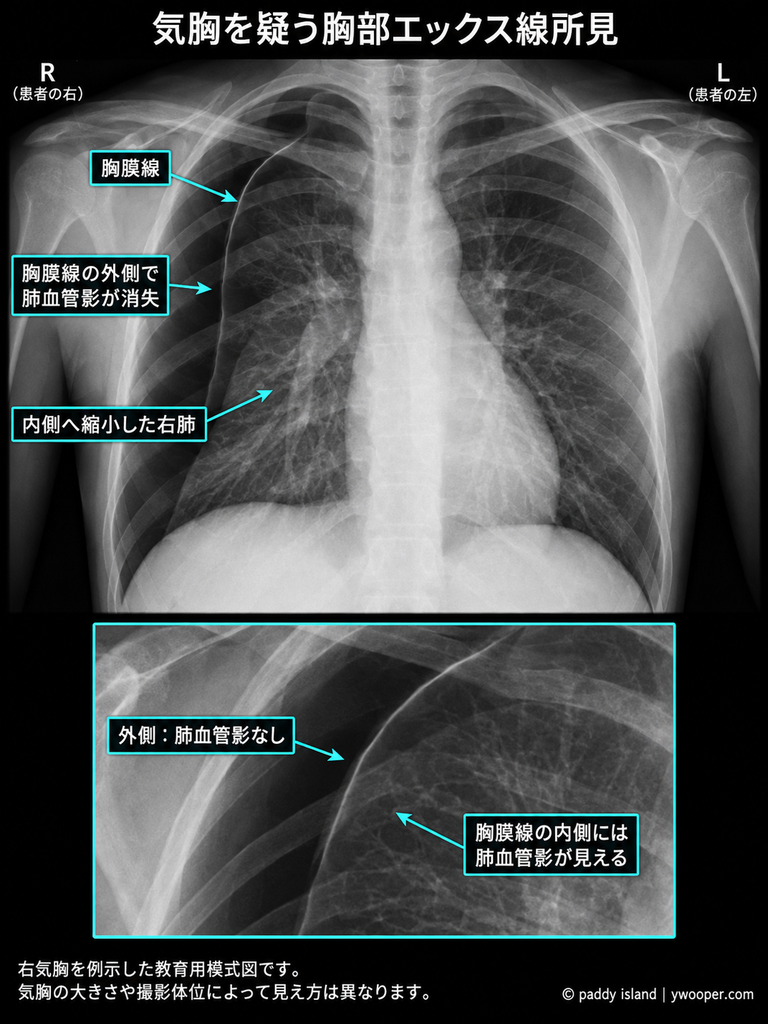

　気胸では、胸膜線と、その外側の肺血管影の消失などが手がかりになります。仰臥位撮影では見つけにくい場合もあります。

　未評価の気胸が疑われる場合は、運動を開始・継続せず医師へ報告します。突然の胸痛、呼吸苦、SpO₂低下、血圧低下などがある場合は、画像確認を待たずに院内の緊急対応につなげます。

　治療中は、肺の再膨張、空気漏れ、胸腔ドレーンの管理方法、許可された活動範囲を確認して離床を進めます。

肺気腫・過膨張

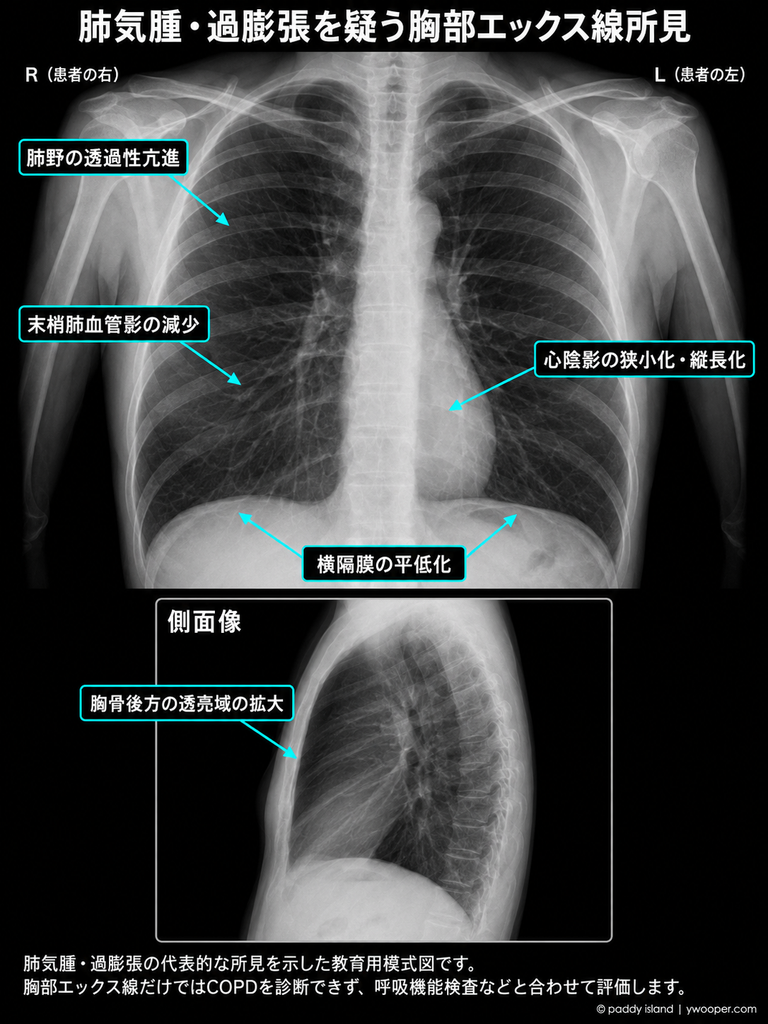

　肺野の透過性亢進や横隔膜の平低化は、肺気腫に伴う過膨張を考える手がかりです。ただし、胸部エックス線だけでCOPDの診断や運動能力を決めることはできません。

　息切れ、呼吸数、運動時のSpO₂、休憩後の回復を確認します。連続運動が難しい場合は、短時間の運動と休憩を組み合わせるなど、負荷のかけ方を調整します。安定したCOPDでは呼吸リハビリテーションが重要です。

血管・縦隔の異常

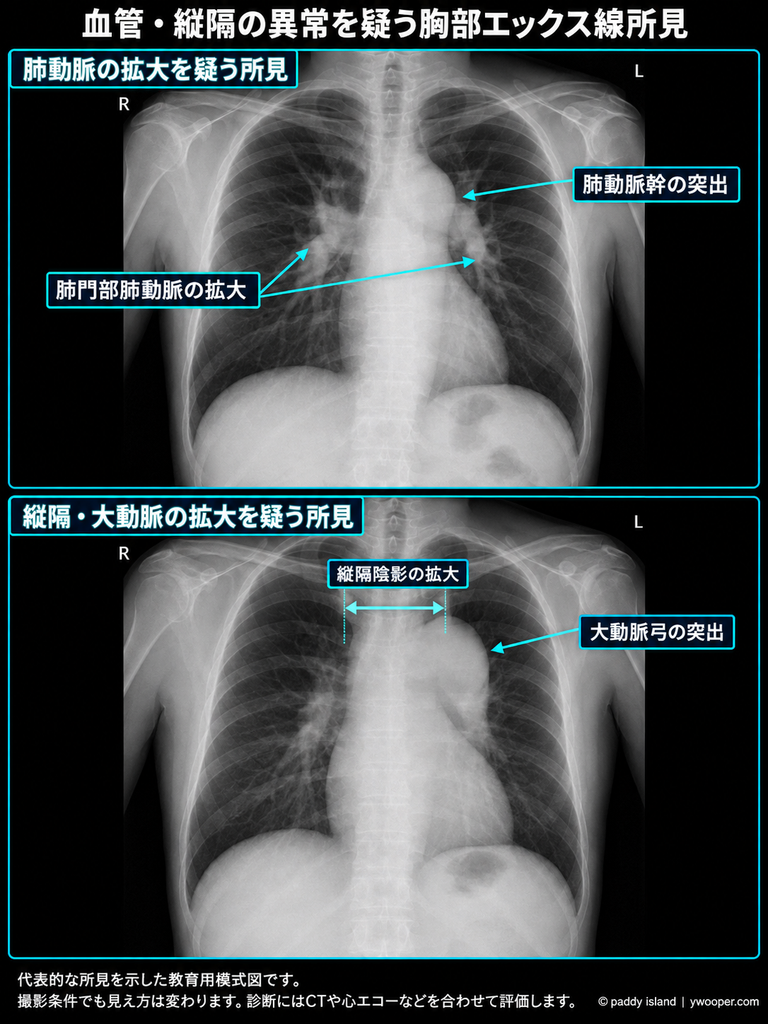

　肺動脈の拡大があり、肺高血圧と診断されている場合には、労作時の息切れ、胸痛、めまい・失神などの症状と、運動に関する指示を確認します。

　縦隔や大動脈の拡大は撮影条件にも影響されるため、過去画像やCTなどと合わせて評価します。大動脈疾患が診断されている場合は、血圧管理と負荷制限を確認し、強いいきみを伴う運動などを調整します。

　突然の強い胸背部痛、失神、血圧低下などが出現した場合は、リハビリを中断して緊急評価につなげます。

胸部エックス線だけではわからないこと

　胸部エックス線は重要な検査ですが、心臓の収縮・拡張機能、弁膜症の重症度、冠動脈の虚血、肺血栓塞栓症などを、画像だけで診断・除外することはできません。

　例えば、肺血栓塞栓症では胸部エックス線に明らかな異常がない場合もあります。突然の息切れ、胸痛、頻脈、酸素化低下などがあれば、正常にみえる画像を根拠に運動を続けず、医師へ報告します。

　必要な情報に応じて、心電図、心エコー、血液検査、CT、呼吸機能検査などの結果を確認します。

リハビリの実施前・実施中・実施後に確認すること

時期	主な確認内容
実施前	最新の症状、安静時の呼吸数・SpO₂・血圧・心拍数、酸素の指示、画像・検査の変化、活動制限
実施中	呼吸苦、胸痛、めまい、冷汗、顔色、呼吸数、SpO₂、血圧・心拍数の反応
実施後	症状とバイタルの回復、息切れ・疲労の持続、次回までの状態変化

　中止・減量の基準は、疾患、病期、普段の状態、医師の指示、院内基準に合わせて設定します。SpO₂は数値だけでなく、測定状態、酸素投与条件、症状も合わせて評価します。酸素流量は指示・院内手順に従って扱います。

医師へ相談するときは運動内容と反応を具体的に伝える

　画像の気になる所見だけでなく、現在の運動内容と患者の反応を共有することが大切です。

　例えば、「前回より右肺底部の陰影が増えているようにみえます。同じ歩行距離でも息切れが強く、休憩後の回復に時間がかかっています。画像所見の評価と、歩行距離・休憩・中止基準を相談したいです」と伝えます。

　「今後3週間、この強度で実施してよいか」という相談では、現在の実施条件に加えて、症状や酸素需要が変わった場合の再評価の条件まで確認します。一枚の画像だけで、数週間の運動の安全性を保証することはできません。

まとめ

　胸部エックス線は、リハビリを支える呼吸・循環の状態を把握するための重要な情報です。撮影条件を確認し、ABCDEで系統的に観察したうえで、過去画像と比較します。

　異常所見は、症状、バイタルサイン、医師の診断、他の検査結果と合わせて評価します。画像の変化を運動時の反応と結びつけ、必要な負荷調整や医師への相談につなげることが、適切なリハビリを進めるうえで大切です。
